PERSONAL UI/UX PROTOTYPE · DEVELOPMENT NOTE

상태 전환을
손끝의 흐름으로
구성합니다.

FlexATM UI는 카드 삽입부터 PIN 입력, 출금 선택, 완료까지 이어지는 ATM 상호작용을 임베디드 터치 화면에서 구성한 개인용 UI/UX 프로토타입입니다.

구성 살펴보기 ↓
THE PROBLEM

여러 상태를 일관된 터치 흐름으로 연결합니다.

제한된 임베디드 LCD 환경에서 카드·PIN·출금·대기·시간 초과처럼 상태 전환이 많은 ATM 흐름을 일관된 터치 화면과 피드백으로 구성하는 문제를 다룹니다. 이 페이지는 상태 전환과 상호작용 설계의 개발 기록입니다.

PUBLICLY DOCUMENTED COMPONENTS

화면 흐름과 물리적 상호작용을 통합했습니다.

UI FLOW

카드 삽입, PIN 입력, 출금 선택, 완료와 idle·timeout 상태를 화면 흐름으로 구성했습니다.

PLATFORM

ESP32-P4 계열 LCD 보드, ESP-IDF, LVGL 9 기반의 개발 환경을 사용했습니다.

INTERACTION

터치, 화면 회전, 오디오·MP3 재생을 화면 상호작용과 함께 통합했습니다.

PHYSICAL PROTOTYPE · DEVELOPMENT RECORD

실물 시제품과 실제 동작 기록

아래 사진과 영상은 FlexATM UI의 전면 시제품과 터치 화면 전환, 카드 삽입 안내, 시연용 PIN 입력, 물리 키패드 입력, 현금 인출 준비·출구 개방 흐름을 기록한 것입니다.

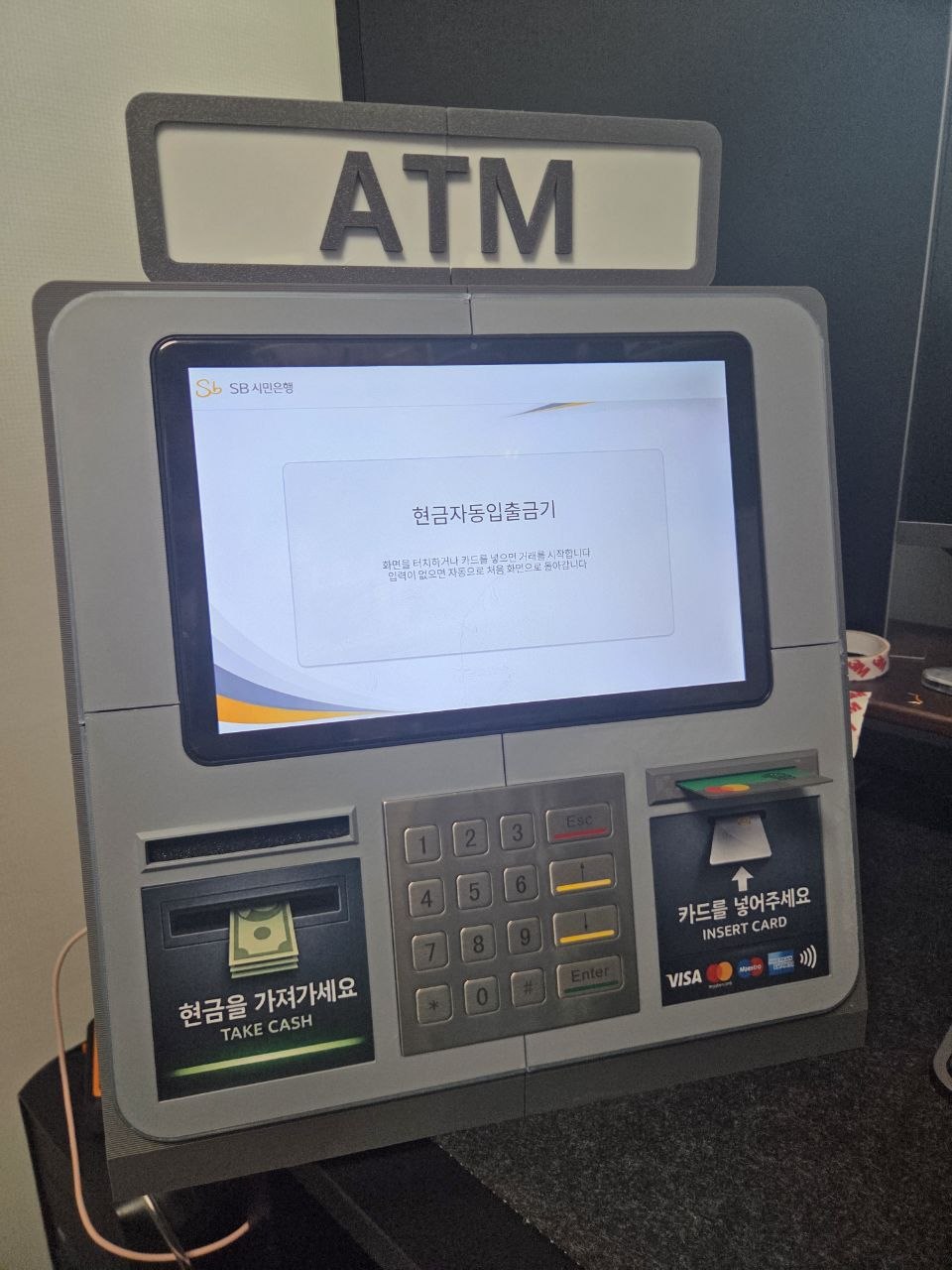

상단 ATM 표지, 터치 디스플레이, 물리 키패드, 좌측 현금 출구 모형과 우측 카드 삽입부 모형이 보이는 FlexATM 실물 시제품 전면
실물 시제품 사진개인 개발 프로토타입 · 실제 금융 거래 기능 없음
실제 동작 기록개인 개발 프로토타입 · 실제 금융 거래 기능 없음 · 영상 속 PIN 표기는 프로토타입 시연용 예시이며 실제 계정·결제 정보가 아님. 오디오·영상에 개인정보 또는 실계정 정보가 노출될 경우 게시하지 않습니다.
CURRENT PUBLIC STATUS

개인용 UI/UX 프로토타입의 개발 기록입니다.

현재 공개 페이지는 임베디드 UI의 상태 전환과 상호작용 설계를 소개합니다. 실제 금융 거래, 카드·PIN·계정 데이터, 금융망 연동이나 보안 설계·상용 배포 정보는 다루지 않습니다.
